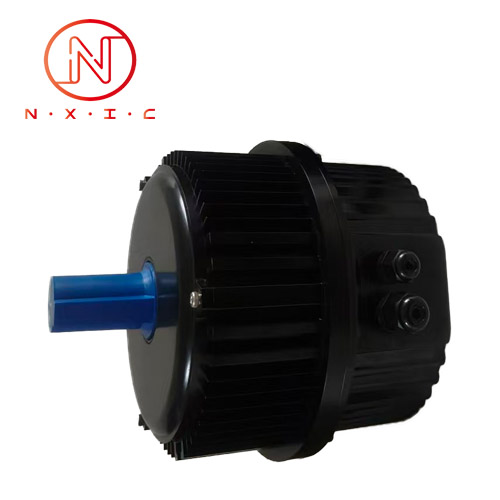

小功率EC电机-10V调速带RS485

内转子EC电机主要应用于离心风机、环保风机、管道风机、轴流风机、热管理及自动化设备等有节能能效要求，远程集中RS485集群管理并有防护等级要求较高的设备上；

EC电机为电机及驱动器一体化集成产品，驱动器内置交流、直流转换模块，通过电机转子位置反馈实现无感控制。EC电机以变频化为基础，同时解决传统风机系统存在的系统成本高、集成化程度低等问题，是风机电机未来的重要发展方向。EC电机搭载不同形式风叶，可应用于畜牧、暖通、数据中心等领域。


EC风机在畜牧领域的应用
      随着规模化养殖的发展，行业龙头企业已开始大规模更换智能EC风机，推进养殖智能化、机械化，提高养殖场环境调控能力，降低养殖能耗成本。在龙头企业的市场效应下，EC风机正在整个畜牧养殖行业快速推广。由于长期使用在高温高湿、高氨且多异物环境下，客户对产品高效、耐腐蚀、高防护、长期可靠、抗冰冻堵转、抗电磁干扰等方面有强烈诉求。

EC电机的优势

一、高风量、高系统效率集成化设计

    使用CFD模拟分析、FEA强度分析、风叶采用航空翼型设计，实现风机工作点和电机高效Map契合，保证风机各转速下系统效率最高。


二、高效电机设计

      针对高速高静压需求，创新拓扑结构以及高凸极比设计，均衡工作点铜铁损占比，拓宽电机高效区间；

   针对低速高静压需求，设计切向多极化转子电磁拓扑结构，提升电机低速区间运行效率。EC电机系统效率达到IE4-IE5能效，国标一级能效。


三、高防护、高可靠性

    IP66防护等级设计：EC电机设计多层密封结构。可防止粉尘、腐蚀性气体进入，可承受任何方向的喷水，无有害影响。实测电机在养殖场10倍氨气浓度环境下可正常运行。

     轴承可靠性设计：电机轴承使用定制耐低温润滑脂，可在-40℃环境中使用，确保电机在北方极寒环境正常使用。

     控制器散热设计：电机控制器集成化程度高，温升高会导致功率管等元器件烧毁。为温升高元器件设计高散热结构及布局，提升控制器散热效率。


四、智能化控制

    支持PFC功能可选，PFC功率因素大于0.9，开放式RS485协议，0-10V调速，可以通讯控制多台风机；具备过热保护、限流、过载保护可靠性高。采用正弦波控制降低电机噪音。同结构EC电机已大批量应用在市场通风领域。

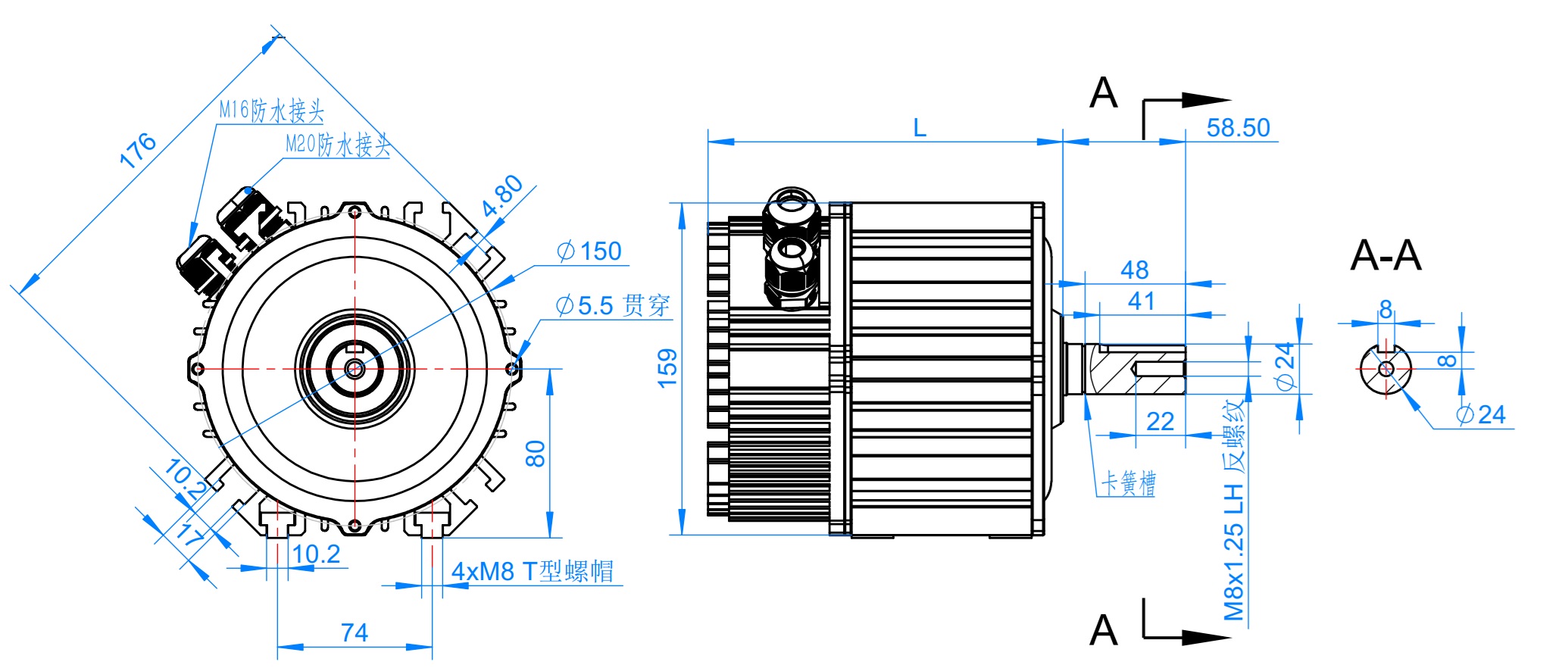

以下为安装尺寸示例：
