电机买小了怕带不动？全本了解高功率密度电机原理与特点

听起来像是个冷冰冰的工程术语, 拥有高功率密度, 可说白了, 它决定了你所挑选的那台电机究竟能够有多“能干”。在工业现场摸爬滚打了较长时间, 你会察觉到, 许多时候设备所占空间就仅有 那么点儿大, 然而功率需求却丝毫不含糊。在这个时候, 电机可不可以在仅有巴掌大小的体积之内爆发出充足的扭矩与与转速, 这般便成为了整个项目成败与否所依赖之关键。高功率密度, 它实际上是用于衡量电机“力气”跟“身材”比例的一项硬指标, 它直接关联到你的设备能否变得更紧凑、更加轻便以及更为高效。

功率密度高到底能省下什么

不少人一听闻高功率密度, 首个反应便为“这电机力量大”，然而于实际落地之际, 它所带来的益处远非仅仅多出几牛米的扭矩这般简单。最为直观的一点, 便是助力你节省空间。举例来讲, 像是在织布机亦或磨床诸如此类的设备当中, 传动系统往往局促于狭小的机架里头, 传统电机一旦体积庞大, 那整个结构便须随之放大, 甚而还得加装减速机以作匹配。高功率密度的直驱电机, 像纳新智控的织布机直驱电机, 直接去除了中间传动环节, 电机本体便可输出充足的力矩, 设备整体长度能够缩短30%以上, 对于那些对产线长度有着严格要求的工厂而言, 这等同于凭空多出了宝贵的操作空间。

省下来的不光是空间, 并且还有重量。在冷却塔或者暖通系统里运用的EC电机, 要是功率密度提升了, 在相同风量状况下电机重量能够减轻将近一半。进行安装之时, 工人无需再吃力地抬着几十公斤重的铁疙瘩爬上爬下, 支架也无需做得那般粗壮。更为关键的是, 设备变轻了, 整个系统的惯性就变小了, 启停以及调速响应更加快速, 这对于频繁变工况的离心风机而言, 意味着更精准的控制以及更低的能耗。存在一台具备高功率密度的EC电机, 通常来讲, 完全能够促使整个暖通系统的能效朝着更高的水平提升一个层级。

易被忽略的一点是省成本, 非仅看电机单价, 应瞧综合成本。体积变小, 所用铜线、硅钢片、外壳材料减少；重量变轻, 运输与安装费用降低；效率提高, 电费账单更有利, 对批量生产的设备制造商而言, 单台电机省下几百元, 乘年产量, 是可观利润。

高功率密度电机怎么做到又小又猛

要来明白为何有些电机能够做得既小且猛, 那就得从其设计思路开始讲起。传统电机提升功率, 常常依靠堆料这件事——将铁芯加长、缠绕更多的铜线, 其结果便是体积以及重量跟着呈线性增长。然而高功率密度电机的思路是进行“精打细算”, 需从材料、磁路以及散热这三个维度同时着手去做。

基础是材料, 纳新智控于永磁同步电机以及直驱电机当中, 大量运用高牌号的钕铁硼永磁体, 这种材料的剩磁与矫顽力远远超过传统铁氧体；同样的磁路, 使用钕铁硼能够产生更强的气隙磁场, 这便是说在同样体积的情况下, 可以输出更大的电磁转矩；再再由于低损耗的硅钢片以及耐高温的绝缘系统, 令电机在高负载状况时照旧能够稳定运行, 并不会因为发热而遭致被迫降额。

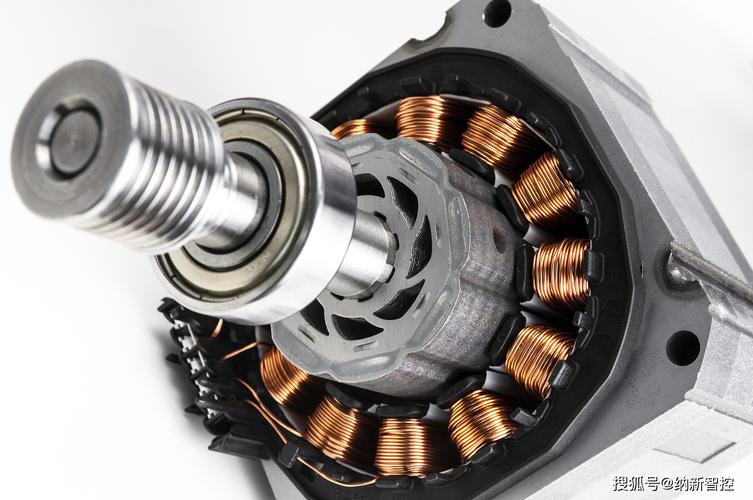

磁路设计属于灵魂所在, 传统电机, 为了去追寻正弦波反电动势, 其磁路常常做得相对“松散”, 致使有效材料利用率不高了。然而高功率密度电机借助优化极槽配合以及磁钢形状这般方式 , 使得磁力线更集中用来做功, 以此减少漏磁现象。就像纳新智控的圆锯直驱电机一样, 采用分数槽集中绕组, 端部绕组极为短, 铜损大幅下降, 并且转矩密度比普通电机高出40%以上有了。这种设计致使电机在同样转速时。能够输出更为平滑的扭矩, 锯片切削时的抖动显著性减小了。

散热堪称是天花板, 功率密度一旦提升, 热量必然会愈发集中, 倘若散热无法跟上, 哪怕再优异的磁路设计恐怕也会因热退磁而损毁, 高功率密度的电机通常会采用强迫风冷或者液冷的结构, 就比如说外转子EC电机, 它将转子构建成风扇叶片中的一块儿, 旋转之际能够径直把热量带走, 要不然就如同磨床直驱电机那样, 在定子外壳之上加工出螺旋形态的水道, 冷却液流过的时候能够迅速把热量裹挟而去, 散热的效率决定了电机所能够持续输出的功率极限, 这同样是部分电机峰值功率超高, 然而额定功率却难以提升的缘由所在。

选高功率密度电机要注意哪些坑

高功率密度的电机固然具备优势, 然而, 若盲目地去追求那种“小体积大功率”的状态, 极有可能遭遇麻烦。首先存在的一个问题便是温升现象。有一些厂家, 为了在参数方面进行比拼, 将电机设计得格外紧凑, 可是散热能力却未能同步跟上, 进而致使电机在额定的工况条件下运行仅仅半小时, 就会热到让人不敢触摸。要是长期处于高温状态下运行, 磁钢就会逐步出现退磁的情况, 绝缘性能也会发生老化, 电机的使用寿命便会大幅降低。所以, 在进行选型操作的时候, 务必要查看厂家所提供的温升曲线以及热容图, 以此来确认在您设备实际的工作周期当中, 电机的温度是不是处于安全的范围之内。

处在的第二个坑是与之相关的过载能力, 高功率密度电机鉴于磁路饱和程度较高, 其过载倍数常常不像传统电机那般, 举例来说, 普通电机能够在短时间内进行2倍的过载操作, 然而高功率密度电机或许仅仅只能达到1.5倍, 要是您所使用的设备存在频繁的冲击负载, 类似于织布机的打纬动作或者是圆锯切入硬木瞬间那样的情况, 那就必须要格外留意电机的峰值转矩能力, 纳新智控的电机控制器会协同电机开展电流限幅以及保护工作啊, 不过在选型的时候最好预留出超过20%的转矩余量。

第三个坑体现为振动以及噪音, 为了达成高功率密度, 部分设计会舍弃电磁力的平衡性, 致使电机于特定转速时产生较大的齿槽转矩脉动, 进而引发振动, 这在直驱应用当中尤为关键, 因为缺失了减速机的缓冲, 振动会径直传导至负载端, 性能优良的高功率密度电机, 诸如纳新智控的直驱电机, 会运用斜槽、磁钢分段或者优化极弧系数等来抑制齿槽转矩, 令电机运转如同丝绸般顺滑。

另外存在一个易于被忽略的要点, 那便是跟控制器的适配。高功率密度电机一般电感小、反电动势较高, 对于控制器的响应速率以及载波频率有着更高的要求。要是随意搭配一个普通变频器, 或许会出现电流谐波较大、电机发热颇为严重甚至失控的状况。最好选用与电机同一品牌配套的控制器, 像纳新智控的电驱动 - 控制系统, 其软硬件进行了深度优化, 能够充分施展电机的高功率密度潜力。

具备高功率密度并非是玄之又玄的东西, 它是材料、电磁、热管理以及控制技术进行综合优化后所达成的成果。对于设备制造厂商而言, 挑选到一台高功率密度的电机, 就如同给产品配备了一颗强劲且紧凑的心脏。从织布机一直到冷却塔, 从磨床直至暖通系统, 将精力投入到提升功率密度方面, 远比仅仅增大电机尺寸要精明得多。下次倘若再被空间与性能逼入困局之时, 不妨转变一下思维方式: 并非是电机的尺寸不够大, 乃是功率密度不够高。
