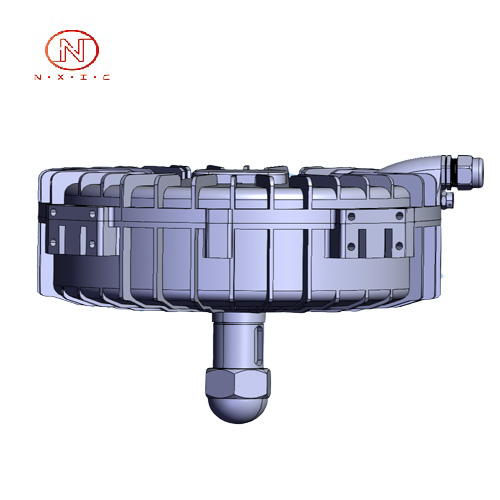

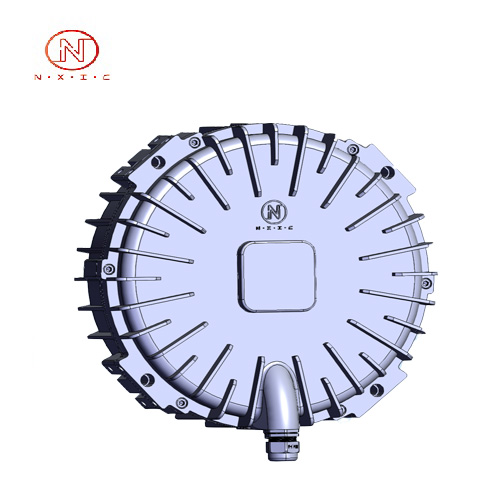

机柜式EC风机盘式电机-1.5KW-15KE倒装EC风机电机

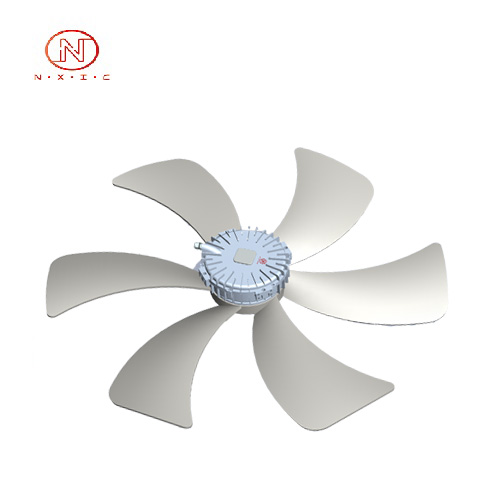

机柜式EC风机盘式电机-倒装示例圉一

机柜式EC风机盘式电机-倒装示例圉二

机柜式EC风机盘式电机-倒装示例圉三

机柜式EC风机盘式电机-倒装示例圉四

1.5KW-5.5KW,7.5KW-15KWEC风机盘式电机--机柜式EC风机首选用大功率永磁盘式电机，倒装,IP66,IP67，

一级能效/IE5

1.5KW-15KWEC风机盘式电机--机柜式EC风机首选用大功率永磁盘式电机，倒装,IP66,IP67，一级能效/IE5。

EC风机用的风机EC电机分体式：把盘式EC电机和控制分开作为分体式，装EC电机控制板集成到控制机柜中进

行模块化，一个机柜可集成多个控制模快控制EC风机的盘式电机。

用于通风热管理的EC风机中的永磁盘式电机，电机能效高并符合欧盟相关能效标准，广泛应用到冷却塔风机、

变压器风机、储能电站风机、数据中心热管理风机、干冷器风机及各类需要高效率又紧凑型又支持大功率的

EC风机应用场景。

EC风机盘式电机-大功率永磁盘式电机的优势

一、高风量、高系统效率集成化设计

    使用CFD模拟分析、FEA强度分析、风叶采用航空翼型设计，实现风机工作点和电机高效契合，保证风机各

转速下系统效率最高。

二、高效电机设计

      针对高速高静压需求，创新拓扑结构以及高凸极比设计，均衡工作点铜铁损占比，拓宽电机高效区间；

   针对低速高静压需求，设计切向多极化转子电磁拓扑结构，提升电机低速区间运行效率。电机系统效率达到

IE4-IE5能效，国标一级能效。

三、高防护、高可靠性

    IP65防护等级设计：电机设计多层密封结构。可防止粉尘、腐蚀性气体进入，可承受任何方向的喷水，无有

害影响。轴承可靠性设计：电机轴承使用定制耐低温润滑脂，可在-25℃-60℃环境中使用，确保电机在北方极

寒环境正常使用。控制器散热设计：电机控制器集成化程度高，温升高会导致功率管等元器件烧毁。为温升高

元器件设计高散热结构及布局，提升控制器散热效率。

    符合CE_EMC要求：抗干扰辐射符合EMC：C3等级要求。

四、智能化控制

    EC风机盘式电机受机柜控制板进行分体智能控制，盘式电机定制的EC风机盘式电机控制板支持PFC功能可

选，PFC功率因素大于0.9，开放式RS485协议，0-10V调速，可以通讯控制多台风机；具备过热保护、限流

、过载保护可靠性高。采用正弦波控制降低电机噪音。同结构盘式EC电机已大批量应用在市场通风领域。

五、可设计功率区率宽

    盘式EC电机结构更适应提高离心风机及管道风机、暖通风机的风机效率，可设计1.5KW-15KW功率区间。

六、结构更紧凑美观

    盘式EC电机结构符合风机工程学下又兼并了设计灵感，采用盘式紧凑结构不占流体力学空间不增加风阻大

大提高了风机效率。

直驱倒立安装式：

请联系我公司索取直驱安装图纸。
